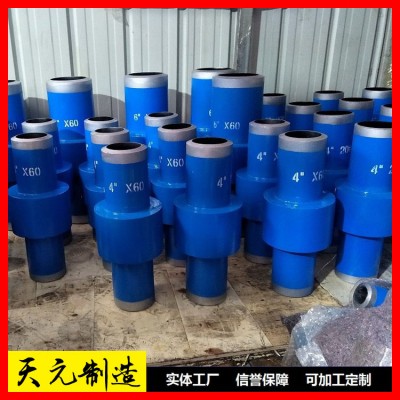

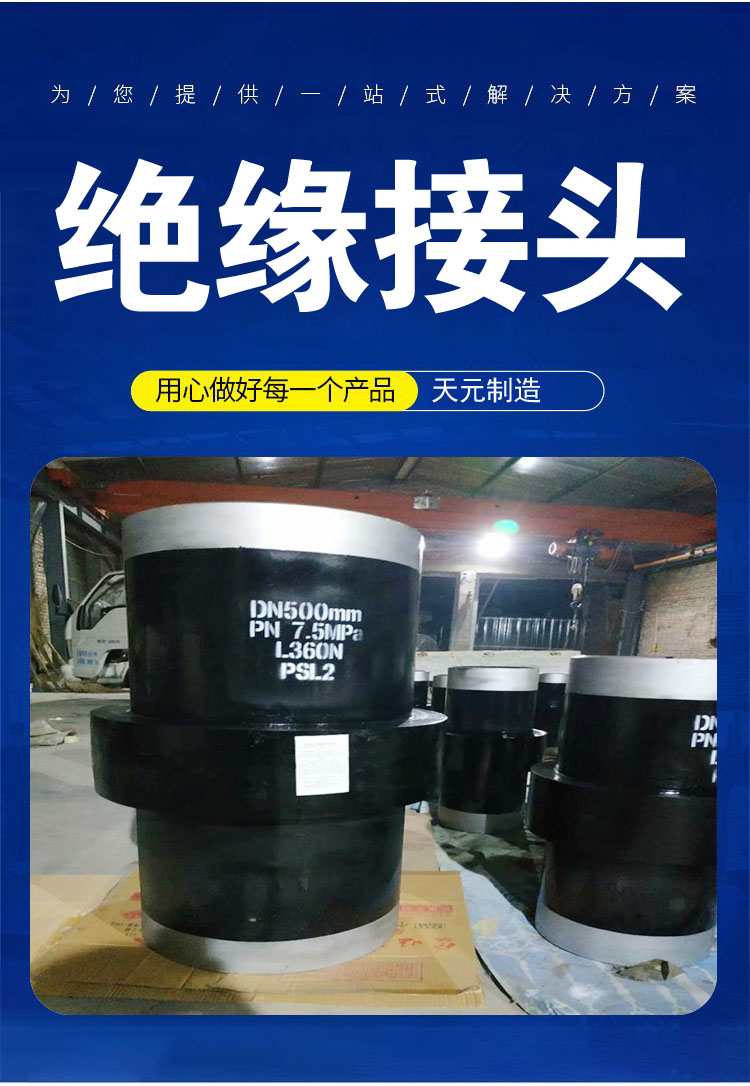

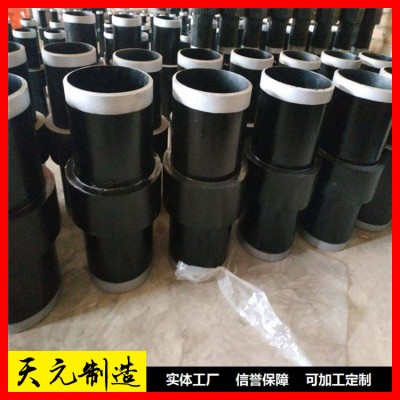

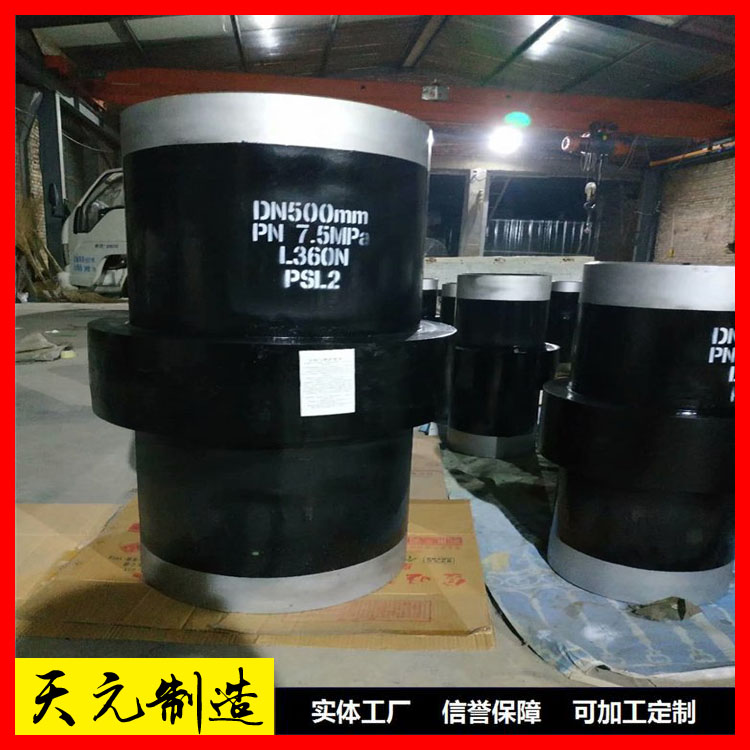

绝缘接头

产品价格：
￥156.00 元/个
产品品牌：
天元钢管
最小起订：
≥1个
发货日期：
自买家付款之日起3天内发货
更新日期：
2022-10-13 16:05
大家都在看

24小时热销榜

本页信息为搜域网采购为您提供的“绝缘接头”产品信息，如您想了解更多关于“绝缘接头”价格、型号、厂家，请联系厂家，或给厂家留言。

全网询价
  • 商品信息

产品详情

一、产品概述
        绝缘接头是依据绝缘法兰在生产实践运用中存在的许多问题而进行升级的换代产品，是钢质管道阴极保护系统中必不可少的重要压力管道元件，绝缘接头广泛应用于钢制管道的阴极保护系统。我们生产的绝缘接头根据国内外最新标准，采用了双密封设计，克服了绝缘法兰不能埋地，易泄漏，刚度小，寿命短等弊病，实现了埋地免维护的功能，使绝缘接头的使用年限与钢管的管线相同。
二、质量要求
1、绝缘接头性能：2.5KV摇表测试绝缘电阻≥200MΩ，击穿电压≥3KV
2、水压试验压力：设计压力的1.5倍
3、气密试验压力：等同设计压力
4、无损检测：按照JB/T 4730-94所有对接接头100% 射线探伤，其它承压焊缝100% 磁粉探伤。
5、坡口：采用API5L标准

三、产品结构
        绝缘接头是由以下各零部件组成：套筒、上法兰、下法兰、上管、下管、密封件、绝缘件、绝缘涂层。在绝缘接头的上法兰、下法兰对接端面件，夹有 密封件和绝缘件，形成具有双密封结构的绝缘性能。套筒采用坡口焊接或与上导管直接焊接两种形式，将绝缘件和上管、下管牢固封裹在里面，形成“密封容器”，从而既保证了良好的绝缘效果，又大大提高了绝缘结构的承压能力。
四、材料特点
1、绝缘材料：高强度环氧树脂和玻璃纤维层状复合材料：ASTM D709 G11
2、拉伸强度：纵向≥340MPa 、横向≥240MPa
3、弯曲强度：纵向≥390MPa 、横向≥290MPa
4、浸水后电阻≥5×108Ω 、击穿电阻≥35KV
5、抗压强度：≥340MPa 、吸水性：≤30mg
6、组合钢体：16Mn JB/T 4726，ASTM A694 F52、F60、F65、F70等
7、短径：API 5L X70、X65、X60、X56、X52、X46、L290、L320、L360、L390、L415、L450、16Mn、20#
8、填充材料：冷固性树脂
9、密封材料：O形或U形密封环：氟橡胶、腈基丁二烯橡胶，符合ASTM D2000
10、绝缘涂料：进口液体环氧树脂
11、防腐材料：热缩防腐材料
五、技术特点
1、尺寸规格：DN10～DN3200
2、压力等级：PN1.0～PN40.0MPa
3、使用寿命：与管线相同
4、适用介质：天然气、燃气、煤气、油、水、化工原料、矿浆适用
六、安装要求
1、绝缘接头安装处的50米内，避免有待焊接死口。
2、绝缘接头与管线焊接后，不允许在接头5米内起吊管线。
3、绝缘接头与管线一起试压。
4、绝缘接头与管线焊接后，应接要求补口、防腐作业时不准使绝缘接头表面温度高于120℃。
5、绝缘接头可安装在地下直管段上。
6、绝缘接头采用地面安装时，应安装在距弯头20米外的直管段上并设置支架。
7、绝缘接头避免安装在立管上。
8、埋地安装时应避免安装在常年积水处。
